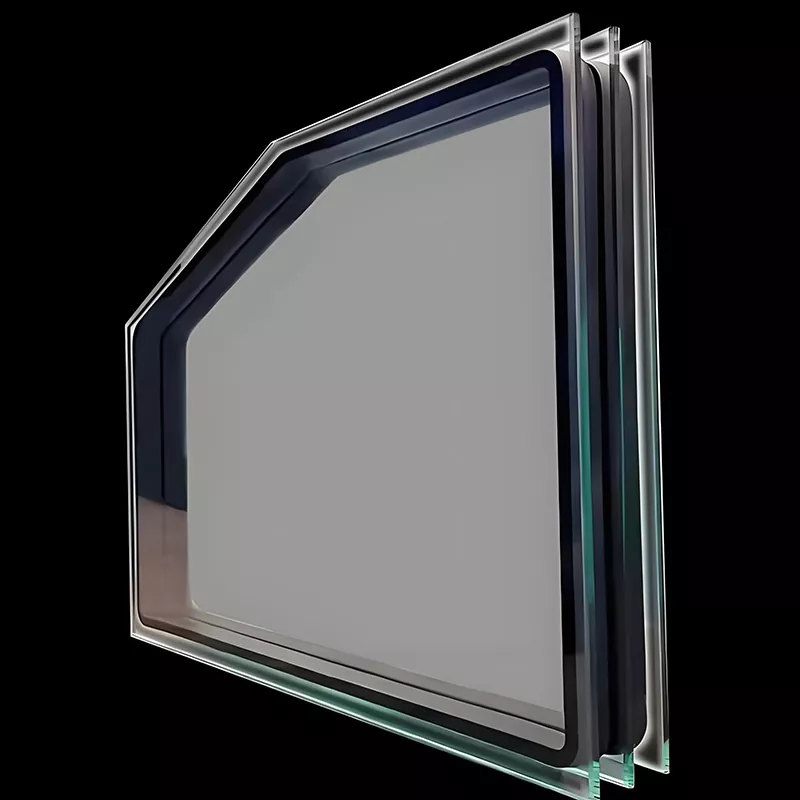

Izolirano steklo 4SG

Tehnični parametri

Funkcije in aplikacije izdelka

Glavna prednost izolacijskega stekla 4SG je v "tesnitvi toplega roba + visoko učinkovitem varčevanju z energijo". Ima integriran tesnilni trak za tople robove, ki nadomešča tradicionalne aluminijaste distančnike, popolnoma odpravlja učinek hladnega mostu na robovih in preprečuje kondenzacijo in plesen na steklenih robovih pozimi. U-vrednost je tako nizka kot 1,4 W/(㎡·K), kar daleč presega tisto pri tradicionalnem izolacijskem steklu. Opremljen z Low-e prevleko in polnjenjem z argonom visoke čistosti, stopnja blokiranja infrardečega sevanja doseže ≥85 %, ki poleti blokira visoko temperaturo in pozimi zadržuje toploto. Medtem integrirano tesnjenje odpravlja napake pri ročnem lepljenju, z letno stopnjo uhajanja zraka ≤0,5 %, kar zagotavlja stabilnejšo učinkovitost tesnjenja.

Veljavni scenariji zajemajo vse vrste energetsko varčnih stavb:

Stanovanjske aplikacije: Primerno za običajna bivališča, obnovo stare skupnosti in stanovanjske zgradbe, občutljive na hrup, ki gledajo na ulice; lahko neposredno nadomesti tradicionalno steklo brez spreminjanja izvirnega okvirja.

Komercialne aplikacije: Uporablja se v poslovnih zgradbah, navadnih hotelih, šolah in trgovinah za izpolnjevanje splošnih zahtev glede varčevanja z energijo in zvočne izolacije.

Posebni scenariji: Prilagodljiv na močno mrzle regije na severnem Kitajskem (most proti mrazu) in strešna okna večnadstropnih stavb, ki uravnotežijo varčevanje z energijo in priročnost namestitve.

Lahko je opremljen z enojno srebrno/dvojno srebrno Low-e prevleko za prilagodljivo prilagajanje različnim podnebnim regijam in proračunom za varčevanje z energijo.

Podrobnosti proizvodnje

Celoten proizvodni proces sprejme avtomatizirano montažno linijo. Osnovno steklo je visokokakovostno float steklo, ki je podvrženo čiščenju brez vode in prahu ter vakuumskemu sušenju, preden vstopi v proces jedra: integrirani tesnilni trak s toplim robom je natančno pritrjen na steklo z visoko natančno opremo, vgrajeno visoko učinkovito sušilno sredstvo absorbira vodno paro in napolnjen je plin argona visoke čistosti (koncentracija ≥90 %) za izboljšanje toplote in zvoka. izolacijska zmogljivost; Nizkoemisijski premaz se po potrebi nanese na notranjo stran votline, na koncu pa se izvede popolna obdelava za izboljšanje mehanskih lastnosti. V celotnem procesu ni ročnega lepljenja, s čimer se izognete napakam pri tesnjenju in zagotovite konsistenco izdelka.

Tesnilni trak za tople robove je izdelan iz polimernega materiala, odpornega na vremenske vplive, ki lahko prenese temperaturne spremembe od -40 ℃ do 80 ℃, z odlično odpornostjo proti staranju in UV-žarkom, s čimer se izognete okvaram tesnjenja zaradi toplotnega raztezanja in krčenja. Stekleni rob je fino brušen in posnet, brez robov ali odkruškov robov, kar zmanjšuje koncentracijo napetosti in tveganje zloma. Vgrajeno sušilno sredstvo dolgotrajno absorbira vodno paro v votlini, da prepreči rosenje in kondenzacijo. Po popolnem temperiranju steklo razpade na tope delce, kar zagotavlja varno uporabo, celotna življenjska doba pa je ≥20 let.

Povzetek glavnih prednosti izdelka

Brez toplotnega mostu s toplim robom: Integrirani trak nadomešča aluminijaste distančnike, popolnoma rešuje kondenzacijo robov, zagotavlja enakomernejšo notranjo temperaturo pozimi in je primeren za močno mrzla območja.

Visoka zrakotesnost in vzdržljivost: brez napak pri ročnem lepljenju, letna stopnja uhajanja zraka ≤0,5 %, zmogljivost tesnjenja daleč presega tradicionalne postopke, življenjska doba ≥20 let.

Priročna in učinkovita namestitev: enaka velikost in teža kot tradicionalno izolirano steklo, lahko se neposredno zamenja brez spreminjanja okvirja, zaradi česar je prenova starih stanovanjskih skupnosti bolj priročna.

Zanesljiva varnostna zmogljivost: Popolna obdelava s temperiranjem zagotavlja močno odpornost na udarce, fino brušeni robovi preprečujejo koncentracijo napetosti, primerno za različne scenarije visokih in nizkih zgradb.

Stroškovno učinkovito varčevanje z energijo: Uravnoteži učinek varčevanja z energijo in stroške, stroškovno učinkovitejše od večpanelnega stekla in trojnega srebrnega nizkoemisionega stekla, primerno za projekte nabave velikih količin.

Primerjava s podobnimi izdelki

Struktura in opis zasnove

Izolirano steklo 4SG

Osnovna struktura izoliranega stekla 4SG je v glavnem dvojno steklo z eno votlino in trojno steklo z dvojno votlino, s splošnimi specifikacijami, kot sledi:

Dvojno steklo z eno votlino (5+12A+5): Osnovna različica, U-vrednost 2,0-2,2 W/(㎡·K), zvočna izolacija ≥40 dB, primerna za običajna stanovanja in trgovine z uravnoteženo stroškovno učinkovitostjo;

Dvojno steklo z eno votlino (6+12A+6): odebeljena različica, U-vrednost 1,8–2,0 W/(㎡·K), močnejša odpornost na udarce, primerna za območja, občutljiva na hrup;

Dvojna votlina iz trojnega stekla (5+12A+5+12A+5): Vrhunska različica, U-vrednost 1,4–1,8 W/(㎡·K), zvočna izolacija ≥45 dB, primerna za močno mrzla območja in zavese v poslovnih stavbah.

Lahko se kombinira s postopkom laminiranja za izdelavo laminiranega izoliranega stekla 4SG, ki ima lastnosti varčevanja z energijo in odpornosti proti eksploziji.

Kar zadeva obliko, podpira prilagoditev prepustnosti svetlobe (60%-80%) in barve, z izbirnimi barvami, kot so svetlo siva, svetlo modra, brezbarvna prozorna, ki se prilagajajo različnim slogom fasad stavb; podpira prilagoditev običajnih in nestandardnih velikosti (največja prilagodljiva 2440 mm × 3660 mm), primerna za vrata, okna, zavese, dnevne strehe in druge strukture. Med namestitvijo se za pritrditev uporabljajo posebni tlačni trakovi in ​​nevtralno lepilo za steklo, da se zagotovi enakomerna obremenitev stekla, na robovih pa je rezerviran primeren raztezni prostor, da se prepreči zlom zaradi prevelike temperaturne razlike. Prepovedano je zasebno razstavljanje votline, da preprečite poškodbe tesnilne strukture toplega roba.

Večpanelno super energijsko varčno steklo

Osnovna struktura večpanelnega super energijsko varčnega stekla je v glavnem trojno steklo z dvojno votlino in štiri steklo s trojno votlino, s splošnimi specifikacijami, kot sledi:

Dvojna votlina s trojnim steklom (5+12A+5+12A+5): Osnovna različica, U-vrednost 1,2–1,5 W/(㎡·K), uravnotežena stroškovna učinkovitost, primerna za splošne visokokakovostne energetsko varčne stavbe;

Dvojna votlina iz trojnega stekla (6+12A+6+12A+6): odebeljena različica, U-vrednost 1,0-1,2 W/(㎡·K), zvočna izolacija ≥48 dB, primerna za močno hladna/vroča območja;

Štiri steklena trojna votlina (5+12A+5+12A+5+12A+5): Ultimativna različica, U-vrednost ≤0,8 W/(㎡·K), zvočna izolacija ≥50 dB, primerna za visokostandardne scenarije, kot so pasivne hiše in laboratoriji.

Lahko se kombinira s postopkom laminiranja za izdelavo večpanelnega laminiranega energijsko varčnega stekla, ki ima tako eksplozijsko varen učinek kot energetsko varčen učinek.

Kar zadeva obliko, podpira prilagajanje prepustnosti svetlobe (50%-75%) in barve, z izbirnimi barvami, kot so svetlo siva, svetlo modra, brezbarvna prozorna, ki se prilagajajo različnim slogom fasad stavb; podpira prilagoditev običajnih in nestandardnih velikosti (največja prilagodljiva 2440 mm × 3660 mm), primerna za zavese, vrata in okna posebnih oblik, okna od tal do stropa, dnevne strehe in druge strukture. Med montažo je treba zagotoviti enakomerno obremenitev stekla, uporabiti posebne nosilne okvirje in strukturno lepilo za pritrditev, rezervirati razumen raztezni prostor na robovih, da se izognete zlomu zaradi prevelike temperaturne razlike ali neenakomerne obremenitve, in prepovedano je zasebno razstavljanje votline, da preprečite poškodbe tesnilne strukture.

Prozorno steklo

Prozorno steklo lahko sprejme tri osnovne strukture: "enoplastno kaljeno", "laminirano kaljeno" in "izolirano kaljeno" glede na zahteve scenarija uporabe:

Enoslojna kaljena različica (običajno 5-8 mm): Primerna za običajna vrata, okna in notranje predelne stene, uravnava dnevno svetlobo in osnovno varnost;

Laminirana kaljena različica (običajno 5+0,76PVB+5): Primerna za nizke dnevne strehe in balkonska zaprta okna, z lastnostmi proti eksplozijam in proti padcem;

Izolirana kaljena izvedba (običajno 5+12A+5): Primerna za vrata in okna v prostorih z velikimi temperaturnimi razlikami, ki uravnotežijo osnovne toplotne in zvočne izolacijske učinke.

Kar zadeva obliko, podpira prilagoditev prepustnosti svetlobe (60%-80%) in barve, z izbirnimi barvami, kot so svetlo siva, svetlo modra, brezbarvna prozorna, ki se prilagajajo različnim slogom fasad stavb; podpira prilagoditev običajnih in nestandardnih velikosti (največja prilagodljiva 2440 mm × 3660 mm), primerna za zavese, vrata in okna posebnih oblik, okna od tal do stropa, sončne sobe in druge strukture. Med namestitvijo ni potreben noben poseben okvir, lahko neposredno nadomesti tradicionalno izolirano steklo, pritrjeno s posebnimi tlačnimi trakovi in ​​lepilom za steklo, na robovih pa je rezerviran primeren raztezni prostor, da se prepreči zlom stekla zaradi prevelike temperaturne razlike. Prepovedano je zasebno razstavljanje votline, da preprečite poškodbe tesnilne strukture.

Low-e steklo

Osnovna struktura stekla Low-e je v glavnem izolirana kombinacija, s pogostimi tipi in specifikacijami, kot sledi:

Eno srebrno Low-e izolirano steklo (5+12A+5/6+12A+6): Primerno za splošne energetsko varčne zgradbe z uravnoteženo stroškovno učinkovitostjo;

Dvojno srebrno izolirano steklo Low-e (5+12A+5): boljša učinkovitost varčevanja z energijo, U-vrednost ≤2,2, primerno za močno hladna/vroča območja;

Trojno srebrno Low-e izolirano steklo (5+12A+5): Končni prihranek energije, U-vrednost ≤1,8, primerno za pasivne hiše in vrhunske poslovne stavbe.

Lahko se kombinira s postopkom laminiranja za izdelavo laminiranega izoliranega stekla Low-e, ki ima lastnosti varčevanja z energijo in odpornosti proti eksploziji.

Kar zadeva obliko, podpira prilagajanje prepustnosti svetlobe (50%-75%) in barve, z izbirnimi barvami, kot so svetlo siva, svetlo modra, brezbarvna prozorna, ki se prilagajajo različnim slogom fasad stavb; podpira prilagoditev običajnih in nestandardnih velikosti (največja prilagodljiva 2440 mm × 3660 mm), primerna za zavese, vrata in okna posebnih oblik, okna od tal do stropa, dnevne strehe in druge strukture. Med montažo je treba zagotoviti enakomerno obremenitev stekla, uporabiti posebne nosilne okvirje in strukturno lepilo za pritrditev, rezervirati razumen raztezni prostor na robovih, da preprečite zlom stekla zaradi prevelike temperaturne razlike ali neenakomerne obremenitve, in prepovedano je zasebno razstavljanje votline, da preprečite okvaro tesnjenja.

Prevlečeno steklo

Jedro prevlečenega stekla je razdeljeno v dve kategoriji:

Kaljeno prevlečeno steklo (običajno 5-8 mm): primerno za nizka vrata, okna in notranje predelne stene, uravnoteženje senčenja, varnost in osnovno zaščito;

Izolirano prevlečeno steklo (običajno 5+12A+5): Primerno za visoka vrata, okna, zavese in projekte na območjih z velikimi temperaturnimi razlikami. Plast premaza je obrnjena proti notranji strani izolirane votline in uravnoteži zaščito pred soncem, toplotno izolacijo in zvočno izolacijo. Za izboljšanje učinka toplotne izolacije se lahko napolni plin argon visoke čistosti.

Kar zadeva obliko, podpira prilagoditev prepustnosti svetlobe (50%-80%) in barve, z izbirnimi barvami, kot so svetlo siva, svetlo modra, brezbarvna prozorna, ki se prilagajajo različnim slogom fasad stavb; podpira prilagoditev običajnih in nestandardnih velikosti (največja prilagodljiva 2440 mm × 3660 mm), primerna za zavese, vrata in okna posebnih oblik, okna od tal do stropa in druge strukture. Med namestitvijo strogo zagotovite, da je prevlečna plast obrnjena proti notranji strani izolirane votline, ki je pritrjena na okvir s posebnim strukturnim lepilom in tlačnimi trakovi, na robovih pa je rezerviran raztezni prostor, da preprečite zlom stekla zaradi temperaturne razlike.

Umetniško steklo

Osnovna struktura umetniškega stekla je razdeljena na dve kategoriji:

Kaljeno umetniško steklo (običajno 5-8 mm): primerno za notranje predelne stene, stene v ozadju, drsna vrata in druge scenarije, uravnoteženje dekoracije in osnovne varnosti;

Laminirano kaljeno umetniško steklo (običajno 5+0,76PVB+5): primerno za okna z nizkimi dvigi, balkonsko steklo, zunanja krajinska okna, z lastnostmi proti eksploziji in proti padcem ter ostane nepoškodovano po zlomu za večjo varnost.

Kar zadeva obliko, podpira prilagajanje sončnega nadzora in enosmerne perspektive, z nastavljivim koeficientom senčenja 0,3-0,6, izbirnimi barvami, kot so srebrno siva, svetlo zlata, rjava, ki se ujemajo z različnimi barvami okvirja stavbe; podpira prilagoditev konvencionalnih in nestandardnih velikosti (največja prilagodljiva 2440 mm × 3660 mm), primerna za zavese, vrata in okna posebnih oblik ter druge strukture, pritrjena z okvirjem s posebnimi tlačnimi trakovi in ​​lepilom za steklo, na robovih pa je rezerviran prostor za razširitev, da se prepreči lomljenje stekla zaradi temperaturne razlike.

Prozorno steklo proti ultra prozornemu steklu

Kar zadeva obliko, podpira kombinacijo lokalnega okrasja in splošne uporabe ter ga je mogoče spojiti z običajnim prozornim steklom in ultra prozornim steklom, da ustvarite večplastno estetiko; vzorce in teksture je mogoče prilagoditi po potrebi, kitajski slog lahko izbere izrezljane in motne pokrajinske vzorce, industrijski slog lahko izbere žične in Changhong teksture, lahek luksuzni slog lahko izbere barvne prelivne vzorce glazure; pri ujemanju z okvirji se za pritrditev uporabljajo skriti tlačni trakovi, ki uravnotežijo estetiko in trdnost, na robovih pa je rezerviran raztezni prostor za prilagajanje temperaturnim spremembam in preprečevanje lomljenja stekla.

Podpira prilagoditev običajnih in nestandardnih velikosti (največja prilagodljiva velikost 2440 mm × 3660 mm), primerna za osnovne gradbene strukture, kot so običajna vrata, okna, ravne predelne stene in ekonomične zavese, pritrjene z različnimi okvirji s standardnim lepilom za steklo in tlačnimi trakovi, na robovih pa je rezerviran primeren prostor za razširitev, da se prepreči zlom stekla zaradi temperaturne razlike. Kot osnovno steklo se lahko popolnoma prilagodi naknadnemu premazovanju, barvni glazuri in drugim postopkom, ne da bi to vplivalo na videz in delovanje po funkcionalni nadgradnji.

Navodila za uporabo in previdnostni ukrepi

Montažo morajo izvajati strokovnjaki z uporabo posebnih tlačnih trakov in nevtralnega lepila za steklo za pritrditev, da se zagotovi enakomerna obremenitev stekla. Prepovedano je trkanje steklenih vogalov. Lahko neposredno nadomesti tradicionalno izolirano steklo in za staro prenovo ni potrebna nobena dodatna sprememba okvirja.

Za vsakodnevno čiščenje nežno obrišite z mehko krpo in nevtralnim detergentom. Prepovedana je uporaba jeklene volne ali ostrih predmetov za praskanje steklene površine in izogibajte se stiku kislih ali alkalnih reagentov s tesnilnim trakom s toplim robom, da preprečite korozijo in staranje.

Redno preverjajte tesnjenje votline. Če pride do rosenja, vdora vode ali kondenzacije, je potrebno pravočasno zamenjati celotno okensko steklo. Takšne situacije so večinoma posledica okvare tesnjenja, hkrati pa je treba preveriti natančnost vgradnje.

Izogibajte se udarcem težkih predmetov v steklo, zlasti visokih vrat, oken in oken od tal do stropa, da preprečite zlom in padec; če se pojavijo razpoke, prenehajte z uporabo in takoj zamenjajte, da se izognete nadaljnjim poškodbam tesnilne strukture.

Ne izpirajte z mrzlo vodo takoj po izpostavljenosti visoki temperaturi in pozimi odstranite sneg in led s steklene površine, da preprečite pokanje stekla zaradi prevelike temperaturne razlike ali neenakomerne obremenitve.

Prepovedano je zasebno razstaviti votlino ali rezati steklo, da ne poškodujete integrirane tesnilne strukture toplega roba in povzročite popolne odpovedi varčevanja z energijo in tesnjenja izdelka.

Pogosto zastavljena vprašanja (FAQ)

V: Kakšna je razlika med "tesnitvijo toplega roba" izolacijskega stekla 4SG in tradicionalnim tesnjenjem distančnikov iz aluminija?

O: Glavna razlika je v toplotnem mostu in natančnosti tesnjenja. Topel robni trak nima toplotne prevodnosti, kar popolnoma odpravi robni toplotni most (brez kondenzacije pozimi); in integrirano oblikovanje nima napak pri ročnem lepljenju, z letno stopnjo uhajanja zraka le 0,5 %, življenjska doba tesnjenja pa daleč presega življenjsko dobo tradicionalnih aluminijastih distančnikov.

V: Ali lahko izolirano steklo 4SG neposredno nadomesti tradicionalno izolirano steklo doma?

O: Da. Ima enako velikost in težo kot tradicionalno izolirano steklo, ni potrebe po spreminjanju vratnih in okenskih okvirjev in se neposredno prilagaja originalnim vgradnim luknjam in tlačnim trakom. Za energetsko varčno prenovo starih stanovanjskih skupnosti niso potrebni dodatni stroški okvirja.

V: Ali bo napolnjen plin argon uhajal? Ali vpliva na učinek uporabe?

O: Stopnja puščanja je izjemno nizka. Integrirana tesnilna struktura omogoča letno stopnjo uhajanja argona ≤0,5 %, več kot 80 % koncentracijo pa je mogoče ohraniti po 15 letih normalne uporabe, kar ne bo bistveno vplivalo na učinek toplotne in zvočne izolacije.

V: Ali se bo tesnilni trak izolacijskega stekla 4SG postaral?

O: Staral se bo počasi, vendar je življenjska doba zagotovljena. Trak je izdelan iz polimernega materiala, odpornega na vremenske vplive, odporen na UV in visoke/nizke temperature, z normalnim ciklom staranja ≥20 let, kar daleč presega življenjsko dobo tradicionalnih tesnil (10-15 let).

V: Ali lahko reši problem kondenzacije na robovih stekla, če se uporablja v hudo mrzlih območjih na severu Kitajske?

O: Da. Tesnjenje toplega roba popolnoma blokira toplotno prevodnost roba brez učinka toplotnega mostu. Tudi če je razlika med notranjo in zunanjo temperaturo pozimi velika, na robovih stekla ne bo kondenza ali plesni, zato bo notranjost ostala suha in urejena.

V: Ali je izo steklo 4SG primerno za uporabo v hudo mrzlih območjih na severu Kitajske?

O: Zelo primerno. Tesnjenje toplega roba lahko popolnoma reši problem kondenzacije na robovih stekla in plesni v severni zimi. Različica s trojnim steklom in dvojno votlino ima U-vrednost tako nizko kot 1,4, kar lahko močno zmanjša izgubo toplote v zaprtih prostorih, zmanjša porabo energije za ogrevanje in se prilagodi okolju z nizko temperaturo -40 ℃.

V: Ali bo zelenkast odtenek prozornega stekla vplival na učinek dekoracije?

O: Ne. Zelenkast odtenek prozornega stekla je rahel in ga je mogoče opaziti le, ko je steklo velike površine spojeno ali pod določenimi svetlobnimi koti. Sploh ne vpliva na celoten učinek dekoracije v dnevnih stanovanjskih in komercialnih scenarijih in ga je mogoče oslabiti z zavesami, razsvetljavo in drugimi kolokacijami, pri čemer stroškovna učinkovitost daleč presega ultra prozorno steklo.

Nabava in storitve prilagajanja

Podjetje ponuja storitve prilagajanja in nabave izolacijskega stekla 4SG na enem mestu, ki podpira polnodimenzionalno prilagajanje osnovnih parametrov: vrsta strukture (dvojno steklo z eno votlino/trojno steklo z dvojno votlino), debelina stekla (5–8 mm), vrsta prevleke (enojno srebrno/dvojno srebrno Low-e), prepustnost svetlobe in barva. V kombinaciji s podnebjem, stopnjo varčevanja z energijo in scenarijem namestitve lokacije projekta nudimo ekskluzivne sheme optimizacije.

Ponujamo brezplačne meritve na kraju samem, simulacijo učinka varčevanja z energijo in storitve tehničnega razkritja ter izdajamo podrobna poročila o parametrih in načrtovalske risbe pred masovno proizvodnjo. Nabava v velikem obsegu ima znatne popuste. Logistika sprejme standardizirano embalažo z lesenim okvirjem, odporno na udarce, s poudarkom na zaščiti steklenih vogalov in tesnilnih struktur ter dostavo do vrat po vsej državi; poprodajne storitve zagotavljajo 2-letno garancijo. Med garancijskim obdobjem je mogoče brezplačno zamenjati izdelke z okvarjenim tesnjenjem, meglenjem votlin, razslojevanjem premaza in drugimi težavami, ki jih povzročijo poškodbe, ki jih ni povzročil človek. Za zagotovitev nemotenega izvajanja različnih gradbenih projektov so zagotovljene doživljenjske storitve tehničnega svetovanja in dobave dodatne opreme.
